제조 공정 간소화

CAD/CAM 소프트웨어에서 CAD 도면을 사용하는 것이 나날이 보편화되고 있습니다. 이를 통해 공구 치수를 기계에 빠르고 정확하게 전달할 수 있습니다. 이러한 도면은 특정 도구 설계를 시각화하는 데에도 유용합니다.

스미컷은 전체 솔리드 초경 엔드밀 제품군에 대해 간략한 3D CAD 파일을 제작했습니다. 이러한 파일은 많은 CAD 프로그램과 호환되는 ISO 표준 교환 형식인 STEP 형식으로 사용할 수 있습니다.

스미컷 온라인 스토어에서 CAD 도면 다운로드

캐드 도면 다운로드

  1. 온라인 스토어를 방문하여 원하는 공구를 검색하십시요.
  2. 목록에서 공구를 찾아 규격을 클릭하세요.
  3. 도구 페이지에서 CAD도면을 다운로드 할 수 있는 링크를 찾을 수 있습니다.
    SmiCut Online Store page where you can download a cad drawing of a solid carbide end mill.

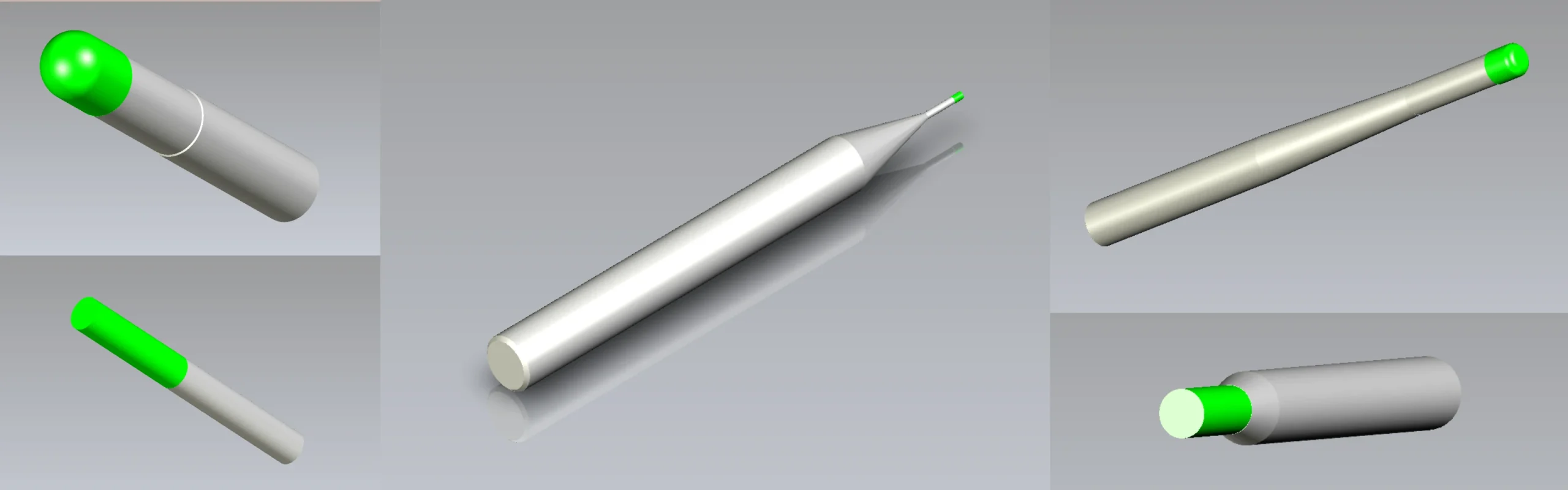

3D CAD도면의 이해

  • 그림의 녹색 영역은 일반적으로 절삭날 길이(l)에 해당하는 공구의 절삭 영역을 나타냅니다.
  • 회색 영역은 공구의 비절삭 영역을 나타냅니다.
    A cad drawing of a solid carbide mold and die end mill.

    금형 가공용 초경 엔드 밀 MH0806D6R15L100_FC의 3D CAD 도면.
