나사 가공에서 헬릭스 각도는 왜 중요한가?
나사산의 헬릭스 각도를 확실하게 이해하는 것은 성공적인 나사 가공에서 매우 중요합니다. 헬릭스 각도는 나사산의 측면이 얼마나 기울어져 있는지를 나타냅니다. 나사산은 직선 홈이 아니라 원통 주위를 감는 나선형입니다. 홀더의 나사산 인서트 각도가 나사산의 헬릭스 각도와 올바르게 정렬되지 않으면 과도한 공구 마모와 나사산 불량의 위험이 있습니다.
최적의 절삭 성능을 위해 나사 인서트를 나사산의 헬릭스 각도와 일치하도록 홀더를 조정해야 합니다. 이것은 일반적으로 인서트의 각도를 조정하는 앤빌(심)을 교체하여 조정 가능합니다. 올바른 각도로 수정하면 공구의 효율성을 높이고 불량 위험을 최소화하며 공구의 수명을 연장할 수 있습니다.

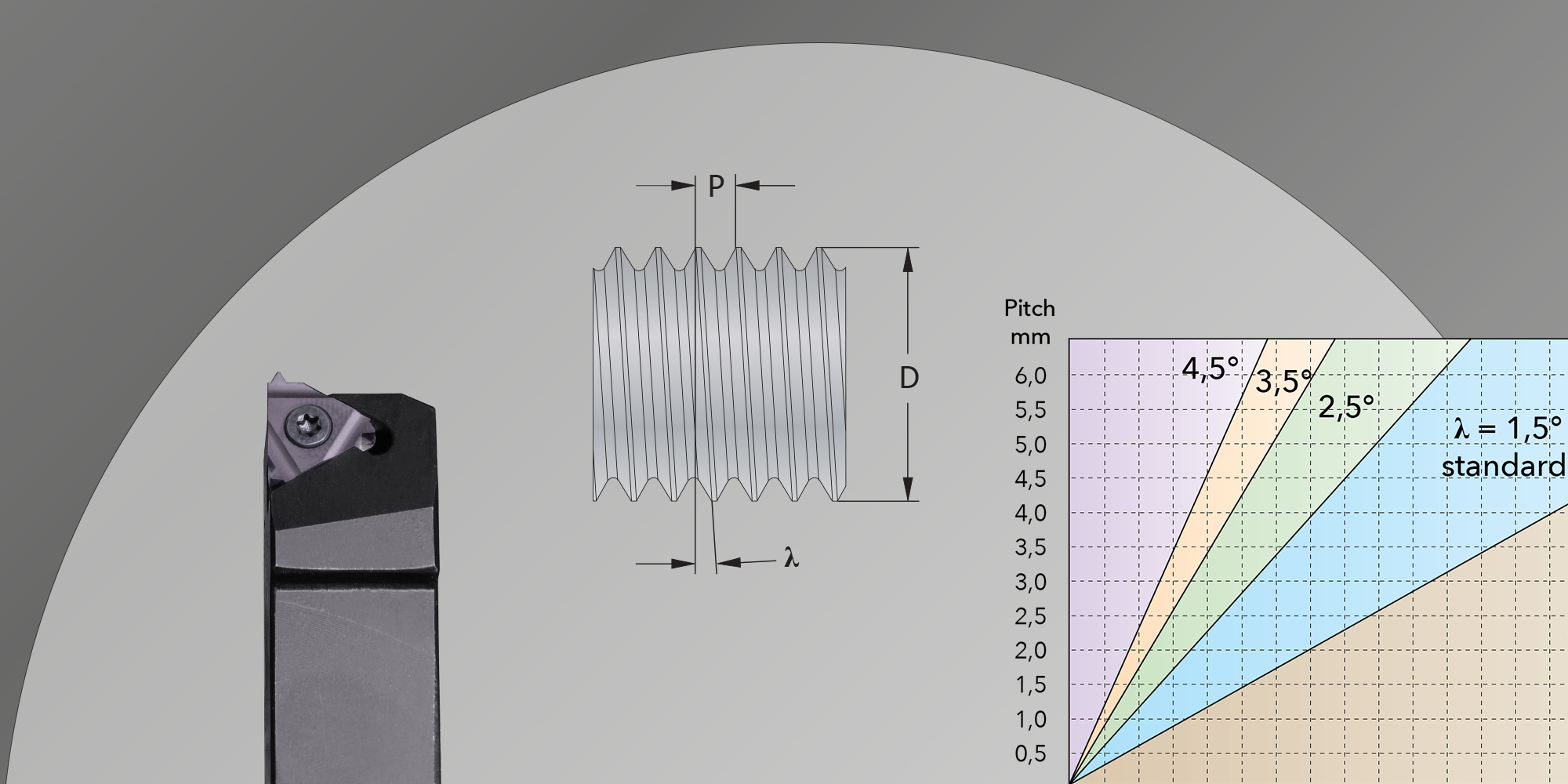

나사산마다 헬릭스 각도가 다르며 나사산의 피치(P)와 직경(D)을 사용하여 계산할 수 있습니다.
나사산 헬릭스 각도 계산 시 적절한 직경은?
나사 가공 인서트가 특정 나사산을 가공할 수 있는지를 확인하기 위해 헬릭스 각도를 계산할 때는, 대략적인 값만으로도 충분한 경우가 많습니다. 빠른 확인을 위해서는 외경을 사용할 수 있습니다.
그러나 보다 정확한 계산이 필요할 경우에는 외경과 내경의 평균값을 사용하는 것이 좋습니다. 이 값은 피치 직경에 가까우며, 헬릭스 각도를 계산하는 데 있어 가장 신뢰할 수 있는 기준입니다.
요약:
- 빠른 추정: 외경 사용
- 정확한 계산: 피치 직경 사용
복수 시작 나사산
정확한 헬릭스 각도를 계산하려면, 피치에 시작 수를 곱해 리드를 구한 다음, 그 값을 사용하여 헬릭스 각도를 계산하면 됩니다.

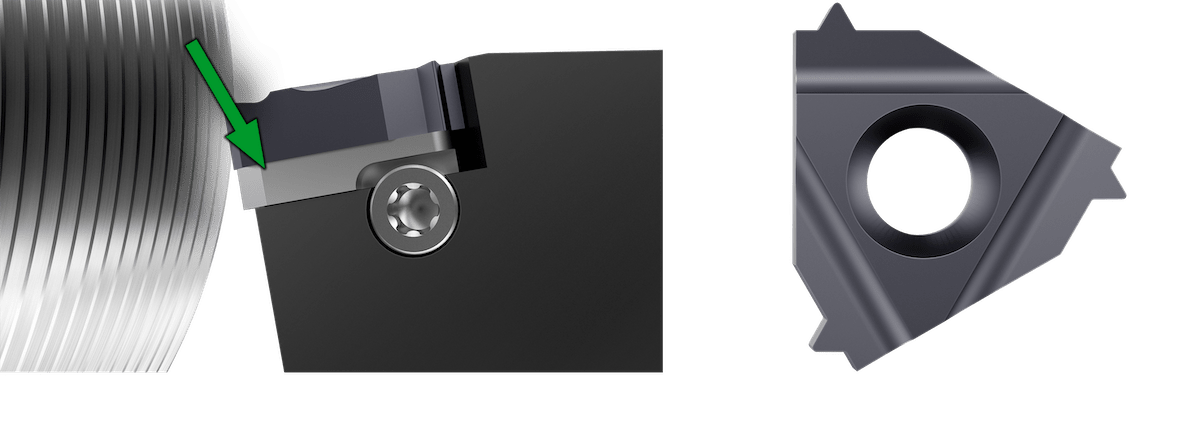

삼각형 인서트: 최적의 가공을 위해 적절한 앤빌(심)을 사용하십시요
삼각형 인서트를 사용할 때는 홀더의 셋팅이 나사산의 나선 각도와 일치하는 것이 중요합니다. 삼각형 인서트용 표준 홀더의 설정된 각도는 1.5°입니다. 다른 헬릭스 각도에 맞게 공구를 조정해야 하는 경우 나사산의 나선 각도와 일치하고 최적의 가공을 보장하는 적절한 앤빌(심)로 교체가 가능합니다.
삼각형 인서트의 경우 각도가 나사산의 헬릭스 각도와 일치하는 것이 중요합니다. 더 낮거나 더 높은 각도가 필요한 경우 적절한 앤빌(심)로 변경하여 조정할 수 있습니다.
헬릭스 각도를 계산하고 올바른 앤빌(심)를 선택하십시요
앤빌 선택이 가능한 헬릭스 각도 계산기로 이동하여 정확한 나선 각도를 계산하고 사용 중인 나사 가공 인서트 유형에 따라 적합한 앤빌에 대한 권장 사항을 확인하십시요.
다음 단계에 따라 수동방식으로 찾을수 있습니다.
- 도표를 사용하여 앤빌(심)에 맞는 적합한 각도를 찾으십시요.
- 표를 참조하여 사용 중인 인서트 유형에 따라 앤빌(심)의 부품 규격을 찾으십시요.
앤빌 도표
값이 파란색 영역(1.5° 표준) 내에 있으면 홀더와 함께 제공되는 표준앤빌(심)이 가장 적합합니다. 파란색 영역을 벗어나면 적절한 앤빌로 교체하는 것이 좋습니다.
앤빌 테이블
사용 중인 나사산 인서트와 필요한 각도에 따라 올바른 앤빌을 선택하십시요. 표에서 주문 시 사용할 부품 규격을 찾을 수 있습니다. 앤빌의 마이너스 각도는 L타입 홀더로 오른나사를 가공하거나 R타입 홀더로 왼나사를 가공할 때 사용됩니다.
전체 테이블이 보이지 않는다면 휴대폰을 가로모드로 변경하십시요
mm
4.5°
3.5°
2.5°
1.5°
0.5°
-0.5°
-1.5°
포컷 : 앤빌없이 하나의 홀더로 가능
포컷 인서트의 가장 큰 장점은 측면 여유각이 크다는 것입니다. 이렇게 하면 나사산의 헬릭스 각도를 정확하게 일치시킬 필요가 없습니다. 표준 홀더는 2°의 사전 설정 각도를 가지고 있어 거의 모든 나사산을 동일한 홀더로 가공할 수 있습니다. 이것은 여러가지 나사를 앤빌 교체 없이 하나의 홀더로 사용할수 있어 효율적입니다.
포컷 인서트는 추가 플랭크 여유각이 있어 거의 모든 나사산을 표준 홀더로 가공할수 있습니다.
포컷 나사가공 도표
이 도표는 포컷이 다양한 직경과 피치에 동일한 홀더를 사용하는 방법을 보여줍니다. 앤빌이 필요없는 나사홀더는 거의 모든 나사산을 표준 홀더로 가공할 수 있기 때문에 스마트하고 유연한 최고의 선택입니다.
추가문의 및 기술지원
결론적으로, 우리는 나사 가공에서 정밀도와 생산성을 보장하는 것을 목표로 합니다. 공구 사용에 도움이 필요하거나 적절한 홀더 및 인서트를 선택하는 데 도움이 필요하거나 기타 질문이 있는 경우 당사 기술 지원 팀 info@smicut.se 로 문의하십시요.
