Dlaczego kąt linii śrubowej jest ważny podczas toczenia gwintów?
Dokładne zrozumienie kąta linii śrubowej gwintu ma kluczowe znaczenie dla udanego toczenia gwintów. Kąt linii śrubowej opisuje stopień nachylenia boków gwintu. Gwint nie jest prostym rowkiem, ale spiralą wijącą się wokół cylindra. Jeśli kąt płytki gwintującej w oprawce nie jest prawidłowo wyrównany z kątem linii śrubowej gwintu, istnieje ryzyko nadmiernego zużycia narzędzia i uszkodzenia gwintu.
Aby uzyskać optymalne właściwości skrawające, płytka gwintująca musi być ustawiona w oprawce w taki sposób, aby odpowiadała kątowi linii śrubowej gwintu. Zwykle odbywa się to za pomocą płytek podporowych regulujących kąt nachylenia płytki. Zapewnienie prawidłowej konfiguracji gwarantuje, że narzędzie działa z maksymalną wydajnością, minimalizuje ryzyko błędów i wydłuża jego żywotność.

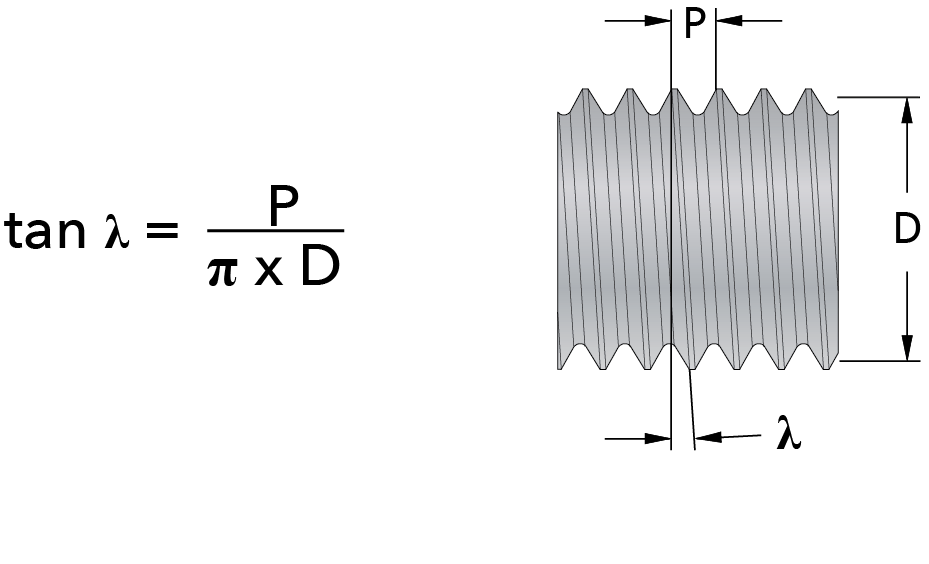

Kąt linii śrubowej poszczególnych gwintów jest różny i można go obliczyć na podstawie skoku gwintu (P) i średnicy (D).
Która średnica gwintu jest odpowiednia do obliczenia kąta linii śrubowej?
Podczas obliczania kąta linii śrubowej, aby sprawdzić, czy narzędzie do toczenia gwintów może wykonać dany gwint, zazwyczaj wystarcza wartość przybliżona. Do szybkiej oceny można po prostu użyć średnicy zewnętrznej.
Jednak w przypadku dokładniejszych obliczeń lepiej uśrednić średnicę zewnętrzną i wewnętrzną. Daje to wartość zbliżoną do średnicy podziałowej, która jest najbardziej wiarygodnym odniesieniem przy obliczaniu kąta linii śrubowej.
Podsumowanie:
- Szybka ocena: użyj średnicy zewnętrznej
- Dokładne obliczenia: użyj średnicy podziałowej
Gwinty wielowchodowe
Pomnóż podziałkę P przez krotność gwintu, aby otrzymać skok Ph, a następnie użyj wartości Ph do obliczenia właściwego kąta linii śrubowej.
Trójkątne płytki: Do optymalnej obróbki używaj odpowiedniego kowadełka
W przypadku stosowania płytek trójkątnych ważne jest, aby ustawienie oprawki odpowiadało kątowi linii śrubowej gwintu. Standardowa oprawka do płytek trójkątnych ma wstępnie ustawiony kąt wynoszący 1,5°. Jeśli konieczne jest dostosowanie narzędzia do innego kąta linii śrubowej, można przejść na odpowiednie kowadełko, aby dopasować kąt linii śrubowej gwintu i zapewnić optymalną obróbkę.
W przypadku płytek trójkątnych ważne jest, aby ich kąt odpowiadał kątowi linii śrubowej gwintu. Jeśli wymagany jest niższy lub wyższy kąt, można go dostosować, zmieniając odpowiednią płytkę podporową.
Oblicz kąt linii śrubowej i wybierz odpowiednią płytkę podporową
Przejdź do naszego kalkulatora kąta linii śrubowej z możliwością wybrania kowadełka, aby obliczyć dokładny kąt linii śrubowej i uzyskać zalecenia dotyczące odpowiedniej płytki podporowej w oparciu o typ używanej płytki gwintującej.
Można również skorzystać z metody ręcznej, wykonując poniższe czynności:
- Skorzystaj z wykresu, aby znaleźć najbardziej odpowiedni kąt dla płytki podporowej.
- Zapoznaj się z tabelą, aby odszukać najbardziej odpowiednią płytkę podporową pasującą do typu używanej płytki.
Wykres płytek podporowych
Jeśli wartość mieści się w niebieskim obszarze (standard 1,5°), kowadełko dostarczone z oprawką jest najbardziej odpowiednie. Jeśli znajduje się poza niebieskim obszarem, zalecamy zmianę na odpowiednie kowadełko.
Tabela płytek podporowych
Wybierz odpowiednią płytkę podporową na podstawie używanej płytki do toczenia gwintów i wymaganego kąta. W tabeli znajduje się numer części, którego należy użyć podczas składania zamówienia. Kąty ujemne na kowadełkach są używane podczas wykonywania gwintu prawoskrętnego za pomocą narzędzia lewoskrętnego lub gwintu lewoskrętnego za pomocą narzędzia prawoskrętnego.
(Jeśli nie widzisz całej tabeli, obróć telefon do trybu poziomego)
mm
4.5°
3.5°
2.5°
1.5°
0.5°
-0.5°
-1.5°
FourCut: Brak płytek podporowych — tylko jedna oprawka
Główną zaletą płytek FourCut jest ich dodatkowy prześwit boczny. Eliminuje on konieczność precyzyjnego dopasowania kąta linii śrubowej gwintu. Standardowa oprawka ma wstępnie ustawiony kąt o wartości 2°, co pozwala na wykonanie prawie wszystkich gwintów za pomocą tej samej oprawki. Zapewnia to ogromną elastyczność i umożliwia wykorzystanie tej samej oprawki do różnych kątów linii śrubowej.
Płytki FourCut mają dodatkowy prześwit, co oznacza, że prawie wszystkie gwinty mogą być wykonane przy użyciu standardowej oprawki.
Wykres dla toczenia gwintów FourCut
Schemat pokazuje, jak system FourCut wykorzystuje tę samą oprawkę do wielu różnych średnic i podziałek gwintu. To narzędzie do toczenia gwintów nie wymaga płytek podporowych i jest inteligentnym, elastycznym rozwiązaniem, ponieważ niemal wszystkie gwinty można wykonać przy użyciu standardowej oprawki.
Zasoby i wsparcie
Podsumowując, naszym celem jest zapewnienie precyzji i produktywności w operacjach toczenia gwintów. Jeśli potrzebujesz pomocy w korzystaniu z naszych narzędzi, przy wyborze odpowiednich oprawek narzędziowych i płytek lub masz inne pytania, nasz zespół wsparcia technicznego chętnie udzieli Ci pomocy. Skontaktuj się z nami pod adresem info@smicut.se.
