Frezowanie gwintów – często zadawane pytania

Często otrzymujemy pytania dotyczące gwintowania i naszych narzędzi. Aby szybko uzyskać odpowiedź na nurtujące pytanie, kliknij poniższe linki.

Jeśli nie uda Ci się jednak uzyskać odpowiedzi, napisz do nas na adres info@smicut.se, a my dołożymy wszelkich starań, aby Ci pomóc.

Jakie są zalety frezowania gwintów?

Przeczytaj poniższy artykuł, w którym przedstawiono 14 zalet frezowania gwintów.

↪︎ Dlaczego warto wybrać frezowanie gwintów zamiast gwintowania za pomocą gwintownika?

Czy muszę fazować gwint?

Odpowiedź brzmi: tak, jeśli został on przedstawiony na rysunku i nie masz uprawnień, aby go zmienić.

W praktyce nie jest to konieczne, ponieważ frezy do gwintów firmy SmiCut (ThreadBurr) gratują wejście gwintu w ramach frezowania gwintu.

Po pierwsze, należy unikać niepotrzebnego fazowania. Alternatywnie można też użyć narzędzi NF, które umożliwiają fazowanie i gwintowanie za pomocą tego samego narzędzia.

Frezowanie gwintów – często zadawane pytania. Czy muszę fazować gwint?

Frezy do gwintów NF pozwalają wykonać fazowanie i gwint za pomocą tego samego narzędzia.

Jak wybrać odpowiednią średnicę frezu do gwintów?

Podczas frezowania gwintów średnica narzędzia musi być mniejsza niż średnica gwintu. Jest to spowodowane tym, że gwint ma kąt linii śrubowej, ale narzędzie jest proste. Jeśli narzędzie jest zbyt duże, wystąpi odchylenie profilu gwintu. Jego wielkość zależy od kilku parametrów.

  • Średnica gwintu
  • Średnica frezu
  • Kąt profilu
  • Skok

Duża średnica frezu w porównaniu do średnicy gwintu, mały kąt profilu i duży skok. Te parametry zapewniają większe odchylenie.Frezowanie gwintów – często zadawane pytania. Jak wybrać odpowiednią średnicę frezu do gwintów?
Odpowiednią średnicę frezu do gwintów można wybrać na trzy sposoby.

  1. Katalog SmiCut
  2. Sklep internetowy SmiCut
  3. SmiProg – oprogramowanie do frezowania gwintów

Czy można uzyskać pierwszy gwint w granicach tolerancji?

Tak, w przypadku programowania wymiaru średnicy, który jest oznaczony laserowo na frezie do gwintów i zewnętrznej średnicy gwintu gwint będzie w granicach tolerancji.

Jak uzyskać odpowiednią średnicę gwintu?

Średnica obliczeniowa została zmierzona optycznie na frezach do gwintów firmy SmiCut, a teoretyczna średnica zewnętrzna została indywidualnie oznaczona laserowo na każdym frezie. Aby uzyskać odpowiednią średnicę gwintu, należy użyć tej średnicy w programie.

Teoretyczna średnica zewnętrzna jest oznaczona laserowo

W razie stosowania wartości oznaczonej laserowo w przypadku gwintów grubozwojnych zwykle uzyskuje się środek tolerancji.

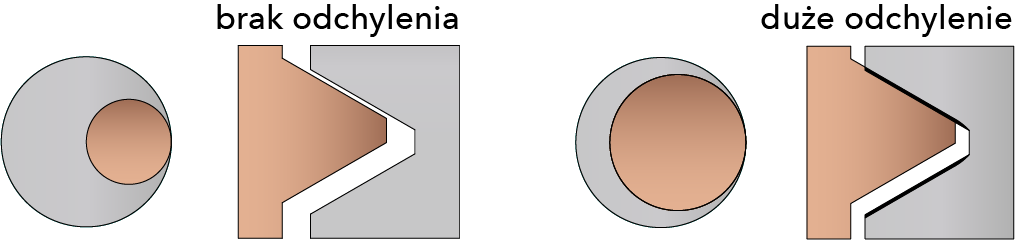

Gwinty drobnozwojowe mogą być nieco ciasne, ponieważ na tych gwintach występuje bardzo małe odchylenie profilu gwintu (patrz poprzednie pytanie). W takim przypadku po dostosowaniu średnicy w programie można ponownie wykonać frezowanie.

Czy utrata tolerancji jest równoznaczna ze zużyciem frezu do gwintów?

Nie, można dostosować średnicę w programie CNC i kontynuować produkcję gwintów.

Jak uzyskać gwint bez zadziorów?

Frezy do gwintów SmiCut (ThreadBurr) zapewniają łatwy dostęp do materiałów, usprawniając proces gratowania gwintów. Długość skrawania jest wygrawerowana laserowo na narzędziu i można ją również znaleźć w katalogu. Jest to odległość, na jaką należy wejść do otworu z poziomu powierzchni, aby uzyskać idealne wejście.

↪︎ThreadBurr – frezy do gwintowania z węglika

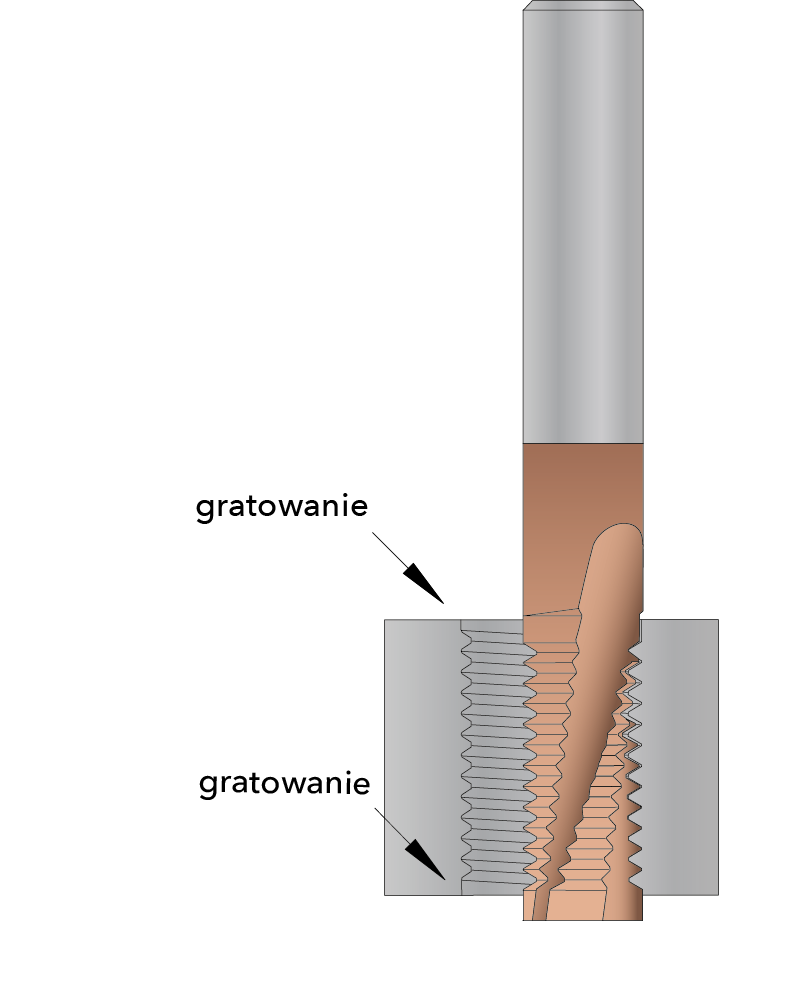

Czy można usunąć zadziory z gwintu po obu stronach?

Tak, ale tylko za pomocą specjalnie wykonanych frezów do gwintów, ponieważ długość skrawania musi być dostosowana pod kątem grubości materiału.

↪︎Double ThreadBurr usuwa zadziory na górnej i tylnej części gwintu.Frezowanie gwintów – często zadawane pytania. Czy można usunąć zadziory z gwintu po obu stronach?

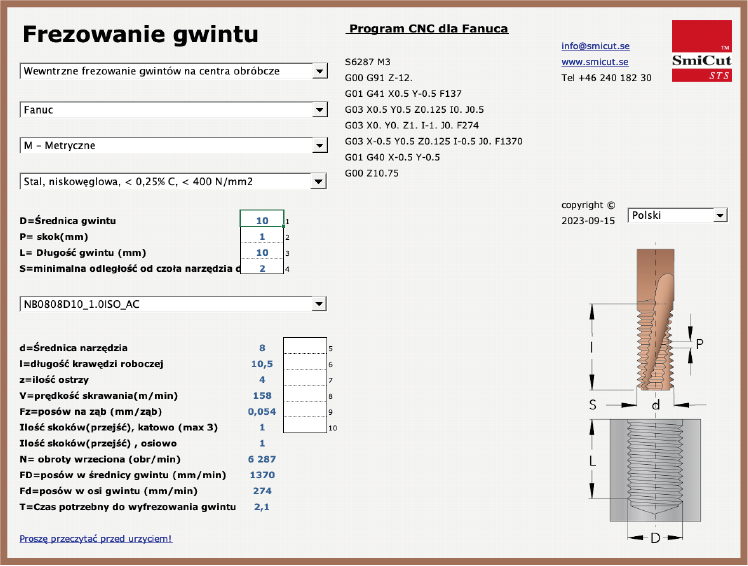

Gdzie mogę znaleźć dane skrawania i program CNC do frezowania gwintów?

Najprościej jest skorzystać z naszego oprogramowania SmiProg. Jest dostępne zarówno online, jak i w formie pliku Excel do pobrania.

Cenne dane techniczne znajdują się również na stronach technicznych naszych katalogów.

↪︎SmiProg – oprogramowanie do frezowania gwintówFrezowanie gwintów – często zadawane pytania. Gdzie mogę znaleźć dane skrawania i program CNC do frezowania gwintów?

Czy mogę ponownie szlifować frezy do gwintowania z węglika?

Tak, takie rozwiązanie sprawdza się w przypadku frezów do gwintów o średnicy Ø12 i większej. W większości przypadków frez szlifuje się ponownie co najmniej 2–3 razy. Aby uzyskać dłuższą żywotność i umożliwić większą liczbę ponownych operacji szlifowania, należy wymienić frez, zanim ulegnie nadmiernemu zużyciu.

Ponowne naostrzenie frezu do gwintów możliwe jest także w przypadku złamania zęba. W przypadku złamania wszystkich zębów na tej samej wysokości frez należy wyrzucić lub odciąć i zaakceptować krótszy frez.

Czy dostępne są pliki 3D STEP?

Tak, dysponujemy rysunkami CAD naszych frezów do gwintowania z węglika w formacie STEP. Są kompatybilne z systemami CAD/CAM.

↪︎Rysunki CAD frezów do gwintów

NB0403C7_0.7ISO_AC jako uproszczony rysunek CAD 3D

Co należy zrobić, jeśli długość gwintu jest większa niż długość skrawania frezów do gwintów?

Jeżeli nie są dostępne wystarczająco długie frezy do gwintów, można zeszlifować talię na narzędziu. Firma SmiCut zmodyfikuje standardowe narzędzie w ciągu 1–2 dni za rozsądną cenę.

Podczas frezowania wykonywane są dwa przejścia osiowe, a w przypadku naprawdę długich gwintów – trzy. Aby utworzyć odpowiedni program CNC, można skorzystać z rozwiązania SmiProg.

Czy firma SmiCut produkuje specjalne frezy do gwintów?

Tak, czas dostawy powlekanego frezu do gwintów wynosi zwykle 2–3 tygodnie. Cena zależy od liczby sztuk. Zamawiając większą liczbę frezów do gwintów, można uzyskać rabat. Zamówienia obejmują zwykle 2, 3, 5 i 10 sztuk.

Czy lepiej jest wybrać pełny frez do gwintów, czy raczej wymienny frez do gwintów?

Solidny frez do gwintów jest w większości przypadków najlepszą opcją.

Pełny frez do gwintów

  1. Czas obróbki jest znacznie krótszy, ponieważ narzędzie ma więcej krawędzi skrawających, pełną długość krawędzi skrawającej, spiralny rowek i wykonane jest z pełnego węglika spiekanego. Pełny frez do gwintów jest często mniej więcej 10 razy szybszy niż wymienny frez do gwintów.
  2. Ze względu na krótszy czas obróbki oraz możliwość ponownego szlifowania narzędzi koszt narzędzia w przeliczeniu na gwint jest w większości przypadków niższy niż w przypadku wymiennych frezów do gwintów.
  3. Biorąc pod uwagę koszt obróbki oraz cenę narzędzia, całkowity koszt jest zawsze niższy niż w przypadku wymiennego frezu do gwintów.



Wymienny frez do gwintów

  1. Zaletą wymiennego frezu do gwintów jest to, że na tym samym korpusie można stosować płytki o różnych skokach i profilach. To dobre rozwiązanie dla osób, które chcą wykonać tylko pojedyncze gwinty na większych średnicach.



Kiedy należy wybrać frez do gwintów z chłodzeniem wewnętrznym?

Z uwagi na niższą cenę i możliwość użycia zewnętrznego chłodzenia większość osób wybiera narzędzia bez chłodziwa. Węglik znajduje się w środku narzędzia, dzięki czemu jest ono mocniejsze i mniej podatne na pęknięcie.

W przypadku problemów z wiórami można także niekiedy użyć narzędzia z wewnętrznym chłodziwem, ponieważ narzędzia te doprowadzają chłodziwo dokładnie tam, gdzie jest ono potrzebne i pod wyższym ciśnieniem.

Wewnętrzne chłodzenie osiowe (NBK) doskonale sprawdza się zwłaszcza w przypadku otworów nieprzelotowych.


Wewnętrzne chłodzenie promieniowe (NBT) to najlepsze rozwiązanie do otworów przelotowych.

Kiedy należy używać frezów do gwintów z dwoma zębami?

W przypadku frezowania gwintów pierwszym wyborem powinno być zawsze rozwiązanie ThreadBurr, narzędzia NB. Mają pełną długość gwintu i gratują wejście gwintu w ramach tego samego kroku.

W niektórych przypadkach, gdy trudno jest osiągnąć odpowiednie rezultaty, z uwagi na niższe siły skrawania można jednak skorzystać z narzędzi NM z dwoma zębami. Sprawdzają się na przykład w przypadku długich gwintów i materiałów trudnych w obróbce.

Choć w przypadku narzędzi NM wykonuje się kilka przejść osiowych zamiast jednego, czas obróbki nie będzie jednak o wiele dłuższy, ponieważ można zwiększyć posuw, a narzędzie ma więcej rowków niż narzędzia NB.

Frezy do gwintów z dwoma zębami zdają natomiast często egzamin w przypadku długich gwintów i trudnych w obróbce materiałów.

Profil częściowy a profil pełny

Narzędzie o profilu częściowym umożliwia wykonywanie różnych skoków i profili, ponieważ ma tylko jeden ząb i profil, który jest przeznaczony do kilku gwintów.

Niektórzy producenci wytwarzają te narzędzia z bardzo małym grzbietem i dużą wysokością profilu, co pozwala wykonać jak najwięcej różnych gwintów. W przypadku takiego rozwiązania grzbiet jest delikatny, a średnica narzędzia niewielka, co powoduje ograniczenie jego żywotności i podatność na złamanie. Z tego powodu firma SmiCut produkuje frezy do gwintów o profilu częściowym o bardziej ograniczonym obszarze zastosowań.

Narzędzia z pełnym profilem zapewniają wyższą jakość gwintu. W przypadku tych narzędzi wywiercenie otworu o poprawnej średnicy przed przystąpieniem do gwintowania nie ma aż tak dużego znaczenia. Zdecydowanie zaleca się, aby w pierwszej kolejności korzystać z narzędzi o pełnym profilu.

Jeden ząb vs. dwa zęby

Jeden ząb ma mniejsze siły skrawania, natomiast dwa zęby wyróżniają się dłuższą żywotnością narzędzia.

Jeden ząb jest używany głównie do bardzo małych gwintów i w przypadku, gdy dwa zęby nie są dostępne, na przykład w profilach UN. Zdecydowanie lepiej jest w pierwszej kolejności postawić na narzędzia z dwoma zębami.

Frezy do gwintów z jednym zębem wykorzystuje się głównie do bardzo niewielkich gwintów.

Czy można użyć tego samego frezu do gwintów wewnętrznych i zewnętrznych?

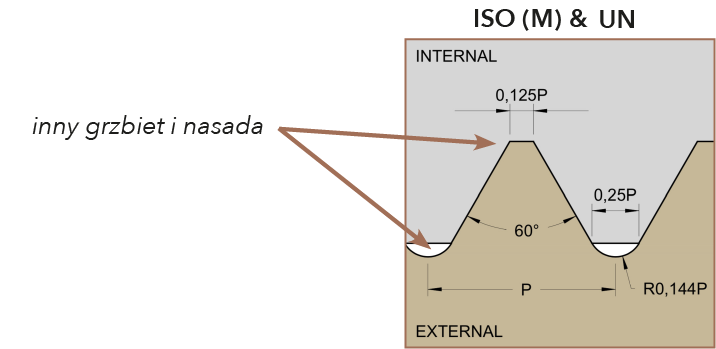

Podczas gwintowania gwintów metrycznych (M) i zunifikowanych (UN) nie można używać frezów przeznaczonych do gwintów wewnętrznych do obróbki gwintów zewnętrznych. Mają bowiem różne profile wewnętrzne i zewnętrzne. Gwint wewnętrzny ma większy grzbiet niż nasadę, a w przypadku gwintu zewnętrznego jest wręcz odwrotnie – nasada jest większa niż grzbiet.Frezowanie gwintów – często zadawane pytania. Czy można użyć tego samego frezu do gwintów wewnętrznych i zewnętrznych? Inny grzbiet i nasada

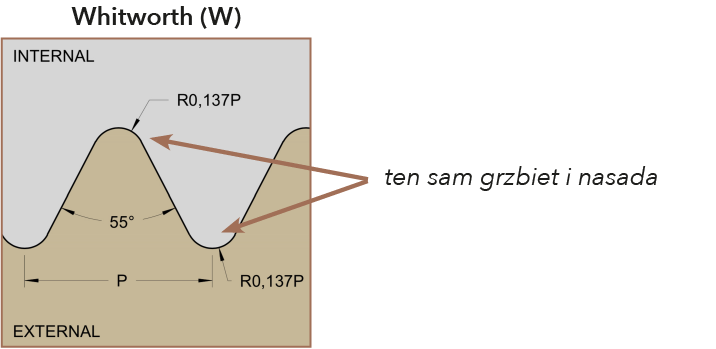

Profile, takie jak W, BSPT, PG, NPT, NPTF i NPSF, mają równy rozmiar grzbietu i nasady i z tego powodu w tych profilach można wykorzystywać ten sam frez do gwintów wewnętrznych i zewnętrznych.Frezowanie gwintów – często zadawane pytania. Czy można użyć tego samego frezu do gwintów wewnętrznych i zewnętrznych? Ten sam grzbiet i nasada

Jak frezować gwinty lewoskrętne?

Można użyć standardowego narzędzia do gwintów prawoskrętnych, ale zamiast programować narzędzie w górę skoku, należy zaprogramować je w odwrotnym kierunku.

Frezowanie gwintów – często zadawane pytania. Jak frezować gwinty lewoskrętne?

Frezowanie współbieżne, w kierunku przeciwnym do ruchu wskazówek zegara (G03)

Jak frezować gwint pod płytkę gwintową? (helicoil i podobne)

Należy użyć tego samego narzędzia, co w przypadku obrobionego gwintu. Wystarczy wyfrezować większą średnicę, a następnie włożyć płytkę gwintową.

Skąd mam wiedzieć, czy potrzebuję W czy BSPT?

Whitworth to profil używany głównie do gwintów rurowych. W przypadku gwintu prostego jest to W, a w przypadku gwintu stożkowego BSPT.

Gwint G → W
Gwint Rp → W
Gwint Rc → BSPT
Gwint R → BSPT

Aby uzyskać więcej informacji, należy pobrać oznaczenia gwintów rurowych według normy brytyjskiej.

G/R – British Standard Pipe Thread (PDF)⬇︎

Frezowanie gwintów – często zadawane pytania. Skąd mam wiedzieć, czy potrzebuję W czy BSPT?

W przypadku gwintu prostego jest to W, a w przypadku gwintu stożkowego BSPT.

Jaka jest różnica między NPT, NPTF i NPSF?

Gwinty NPT i NPTF to gwinty stożkowe. NPSF jest gwintem prostym.

Na gwintach NPT może wystąpić nieszczelność, co oznacza, że w celu uzyskania szczelnego gwintu należy użyć taśmy uszczelniającej lub innego uszczelniacza do gwintów.

W celu rozwiązania problemu przecieków opracowano gwint NPTF. Gwint ten zapewnia pełny kontakt między gwintem zewnętrznym i wewnętrznym oraz dopasowanie na wcisk. Nie trzeba zatem stosować żadnego innego produktu do uszczelniania.

Inną odmianą suchej uszczelki jest NPSF stosowana do gwintów wewnętrznych i wykonana tak, aby pasowała do zewnętrznego gwintu NPTF.

Czy przed gwintowaniem trzeba wstępnie frezować otwór stożkowy?

Nie jest to konieczne, ale zdecydowanie zalecane, ponieważ wstępne frezowanie otworu stożkowego przed gwintowaniem zapewnia dwie główne korzyści.

1. Dłuższa żywotność frezu do gwintów.
2. Krótszy czas obróbki.

W przypadku rezygnacji ze wstępnego frezowania należy wykonać gwint w jednym dodatkowym przejściu lub dwóch i zmniejszyć posuw. Z uwagi na to, że grzbiet na gwintach NPT i NPTF jest bardzo mały, w przeciwnym razie narzędzie ulegnie zniszczeniu.

↪︎Frezy stożkowe do NPT/NPTF/BSPT

Wstępne frezowanie otworów stożkowych gwarantuje dłuższą żywotność narzędzia, pozwalając też skrócić czas obróbki.

Czy mogę wykonać gwint NPSM za pomocą standardowych narzędzi?

Tak, jest to możliwe. W tym celu wystarczy się z nami skontaktować. Polecimy odpowiednie narzędzia.

Czy mogę wykonać gwint UNJ za pomocą frezu do gwintów UN?

Tak, jeśli jest to gwint wewnętrzny. Najpierw trzeba jednak wywiercić otwór o odpowiedniej średnicy, ponieważ frez nie nachodzi na gwint, gdy do wykonania gwintu UNJ używa się frezu UN.

Dlaczego nie są dostępne standardowe frezy do gwintów trapezowych?

Problem z gwintami trapezowymi polega na tym, że kąt profilu ma wartość tylko 30°, a skok jest często duży w stosunku do średnicy. Powoduje to stosunkowo duże odchylenie profilu podczas frezowania gwintu. Patrz pytanie: Jak wybrać odpowiednią średnicę frezu do gwintów?

W wielu przypadkach profil narzędzia da się zmodyfikować tak, aby można było frezować gwint. Z uwagi na to, że zależy to jednak od kilku czynników, firma SmiCut dostosowuje narzędzie pod kątem konkretnego gwintu. Aby uzyskać informacje na temat możliwości frezowania gwintu oraz cennik narzędzi specjalnych, należy skontaktować się z firmą SmiCut.
