Miért fontos az emelkedési szög menet-esztergálásnál
A menet emelkedési szögének alapos ismerete döntő fontosságú a sikeres menetesztergáláshoz. Az emelkedési szög azt írja le, hogy a menet oldalai mennyire dőlnek. A menet nem egy egyenes horony, hanem egy henger köré tekeredő spirál. Ha a menetvágó lapka szöge a tartóban nincs megfelelően összehangolva a menet spirálszögével, akkor a szerszám túlzott kopását és a menet hibásodását kockáztatja.
Az optimális vágási tulajdonságok eléréséhez a menetlapkát úgy kell beállítani a tartóban, hogy az megfeleljen a menet spirálszögének. Ez általában a lapka szögét állító alátétlapkával érhető el. A helyes beállítás biztosítása garantálja, hogy a szerszám maximális hatékonysággal működjön, minimalizálja a hibakockázatot, és meghosszabbítja a szerszám élettartamát.

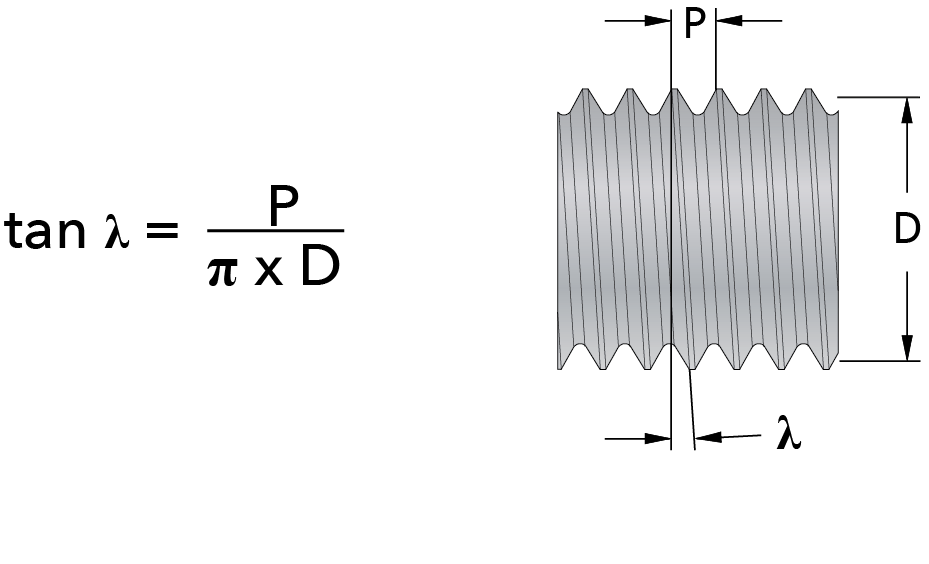

A különböző menetek spirálszöge változó, és kiszámítható a menetemelkedés (P) és az átmérő (D) segítségével.
Háromszögletes lapkák: Megfelelő alátétlapka használata az optimális megmunkáláshoz
Háromszög alakú lapkák használata esetén fontos, hogy a tartó beállítása megfeleljen a menet spirálszögének. A háromszög alakú lapkákhoz való szabványos tartó előre beállított szöge 1,5°. Ha a szerszámot más spirálszöghöz kell igazítania, akkor a menet spirálszögének megfelelő alátétre válthat, így biztosítva az optimális megmunkálást.
A háromszög alakú lapkáknál fontos, hogy szögük megegyezzen a menet spirálszögével. Ha alacsonyabb vagy magasabb szögre van szükség, akkor a megfelelő alátétre való áttéréssel beállíthatja.
A spirálszög kiszámítása és a megfelelő alátét kiválasztása
A pontos spirálszög kiszámításához és a megfelelő alátét kiválasztásához használja a Helix Angle Calculator with Anvil Selection (Emelkedési szög-kalkulátor alátét kiválasztásával) programot, és kapjon ajánlásokat a megfelelő alátétre a használt menetlapka típusa alapján.
Az alábbi lépéseket követve kézi módszert is alkalmazhat:
- Az ábra segítségével keresse meg az alátét legmegfelelőbb szögét.
- Az alátét alkatrészszámát a táblázatban találja meg, attól függően, hogy milyen típusú lapkát használ.
Ábra az alátételhez
Ha az érték a kék tartományba esik (1,5°-os szabvány), akkor a tartóhoz mellékelt alátét a legmegfelelőbb. Ha a kék területen kívül esik, javasoljuk, hogy váltson megfelelő alátétre.
Táblázat az alátétekhez
Válassza ki a megfelelő alátétet az Ön által használt menetlapka és a szükséges szög alapján. A táblázatban megtalálja a rendeléskor használandó cikkszámot. Az alátétek negatív szögeit akkor használják, ha jobbos menetet készítenek balos szerszámmal, vagy balos menetet jobbos szerszámmal.
(Ha nem látja az egész táblázatot, fordítsa a telefont fekvő módba.)
mm
4.5°
3.5°
2.5°
1.5°
0.5°
-0.5°
-1.5°
FourCut: nincs alátét csak egy tartó
A FourCut lapkák egyik fő előnye az extra oldalsó hézag. Ez kiküszöböli a menet spirálszögének pontos beállítását. A szabványos tartó 2°-os előre beállított szöggel rendelkezik, így szinte minden menet elkészíthető ugyanazzal a tartóval. Ez óriási rugalmasságot biztosít, és lehetővé teszi, hogy ugyanazt a tartót különböző spirálszögekhez használjuk.
A FourCut lapkák extra hátszöggel rendelkeznek, ami azt jelenti, hogy szinte minden menet elkészíthető a standard tartóval.
Ábra a FourCut menet esztergáláshoz
Az ábra szemlélteti, hogy a FourCut ugyanazt a tartót használja számos különböző átmérőhöz és menetemelkedéshez. Ez a menetvágó szerszám, amely nem igényel alátétet, okos és rugalmas választás, mivel a szabványos tartóval szinte minden menet elkészíthető.
Források és támogatás
Összefoglalva, célunk, hogy precizitást és termelékenységet biztosítsunk az Ön menetforgácsolási műveleteiben. Ha segítségre van szüksége szerszámaink használatához, a megfelelő szerszámtartók és lapkák kiválasztásához, vagy egyéb kérdései vannak, műszaki támogató csapatunk készséggel áll rendelkezésére. Vegye fel velünk a kapcsolatot a info@smicut.se címen.
