Pourquoi l’angle de filet est-il important en filetage au tour ?
Une compréhension solide de l’angle de filet (également connu sous le nom d’angle d’hélice) est cruciale pour un filetage au tour réussi. L’angle de filet décrit l’inclinaison des flancs du filetage. Un filetage n’est pas une rainure droite mais une spirale enroulée autour d’un cylindre. Si l’angle de la plaquette de filetage dans le porte-outil n’est pas correctement aligné avec l’angle de filet du filetage, vous risquez une usure excessive de l’outil et des filetages défectueux.
Pour obtenir des propriétés de coupe optimales, la plaquette de filetage doit être ajustée dans le porte-outil pour correspondre à l’angle de filet du filetage. Cela est généralement réalisé en utilisant des cales-support qui ajustent l’angle de la plaquette. Un réglage correct garantit que l’outil fonctionne avec une efficacité maximale, minimise les risques d’erreurs et prolonge la durée de vie de l’outil.

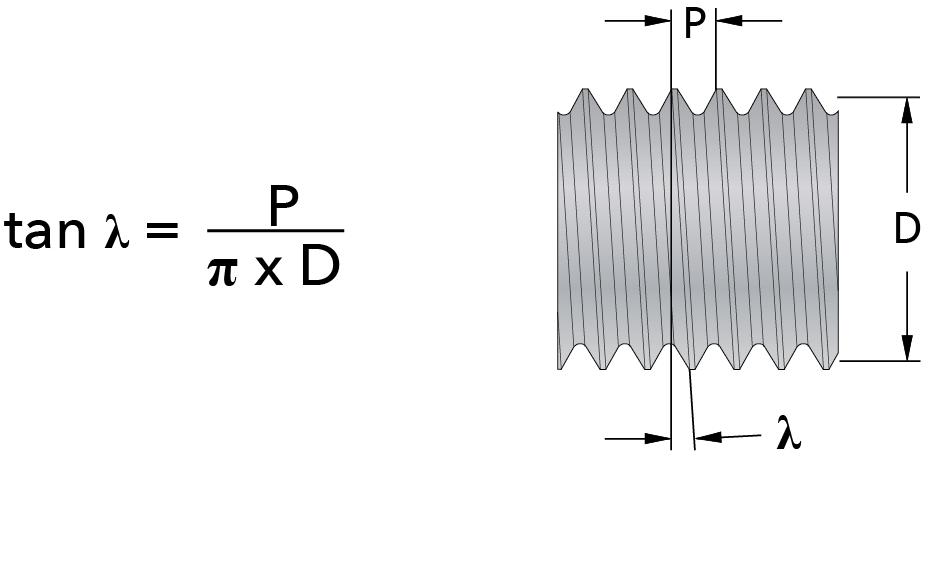

L’angle de filet des différents filetages varie et peut être calculé en utilisant le pas (P) et le diamètre (D) du filetage.
Quel diamètre de filetage convient pour calculer l’angle de filet ?
Lors du calcul de l’angle de filet pour vérifier si un outil de filetage au tour peut produire un filetage donné, une valeur approximative est généralement suffisante. Pour des vérifications rapides, vous pouvez simplement utiliser le diamètre extérieur.
Cependant, pour un calcul plus précis, il est préférable de prendre la moyenne entre le diamètre extérieur et le diamètre intérieur. Cela donne une valeur proche du diamètre effectif du filet, qui est la mesure la plus fiable pour le calcul de l’angle de filet.
En résumé :
- Estimation rapide – utilisez le diamètre extérieur
- Calcul précis – utilisez le diamètre effectif du filet
Filetages à plusieurs entrées
Multipliez le pas par le nombre d’entrées pour obtenir l’avance, puis utilisez cette valeur pour calculer l’angle de filet.
Plaquettes triangulaires : Utilisez la cale-support appropriée pour un usinage optimal
Lors de l’utilisation de plaquettes triangulaires, il est important que le réglage du porte-outil corresponde à l’angle de filet du filetage. Le porte-outil standard pour plaquettes triangulaires a un angle prédéfini de 1,5°. Si vous devez adapter l’outil pour un angle de filet différent, vous pouvez utiliser une cale-support adaptée pour correspondre à l’angle de filet du filetage et assurer un usinage optimal.

Pour les plaquettes triangulaires, il est crucial que leur angle corresponde à l’angle de filet du filetage. Si un angle inférieur ou supérieur est nécessaire, vous pouvez ajuster en changeant pour une cale-support appropriée.
Calculez l’angle de filet et choisissez la bonne cale-support
Accédez à notre calculateur d’angle de filet avec sélecteur de cale-support pour calculer l’angle de filet exact et obtenir des recommandations pour une cale-support appropriée en fonction du type de plaquette de filetage que vous utilisez.
Vous pouvez également utiliser une méthode manuelle en suivant les étapes ci-dessous :
- Utilisez le diagramme pour trouver l’angle le plus approprié pour la cale-support.
- Consultez le tableau pour trouver le numéro de pièce de la cale-support, en fonction du type de plaquette que vous utilisez.
Diagramme pour les cales-support
Si la valeur se situe dans la zone bleue (1,5° standard), la cale-support fournie avec le porte-outil est la plus adaptée. Si elle se situe en dehors de la zone bleue, nous recommandons de passer à une cale-support appropriée.
Tableau pour les cales-support
Sélectionnez la bonne cale-support en fonction de la plaquette de filetage que vous utilisez et de l’angle dont vous avez besoin. Dans le tableau, vous trouverez le numéro de pièce à utiliser lors de la commande. Les angles négatifs sur les cales-support sont utilisés lors de la production d’un filetage à droite avec un outil à gauche ou d’un filetage à gauche avec un outil à droite.
(Si vous ne pouvez pas voir l’intégralité du tableau, tournez votre téléphone en mode paysage.)
mm
4.5°
3.5°
2.5°
1.5°
0.5°
-0.5°
-1.5°
FourCut : Pas de cales-support — un seul porte-outil
Un avantage majeur des plaquettes FourCut est leur dégagement de flanc supplémentaire. Cela élimine le besoin d’adapter précisément l’angle de filet du filetage. Le porte-outil standard a un angle prédéfini de 2°, permettant à presque tous les filetages d’être réalisés avec le même porte-outil. Cela offre une flexibilité énorme et permet d’utiliser le même porte-outil pour différents angles de filet.

Les plaquettes FourCut ont un dégagement de flanc supplémentaire, ce qui signifie que presque tous les filetages peuvent être réalisés avec le porte-outil standard.
Diagramme pour le filetage au tour FourCut
Le diagramme illustre comment FourCut utilise le même porte-outil pour de nombreux diamètres et pas différents. Cet outil de filetage, qui ne nécessite pas de cales-support, est un choix intelligent et flexible car presque tous les filetages peuvent être fabriqués avec le porte-outil standard.
