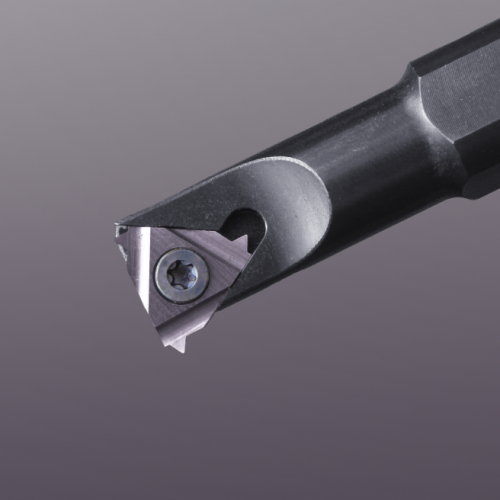

Pourquoi le diamètre minimal d’alésage est-il important ?
Lors de la production de filetages internes avec une opération de filetage au tour, un facteur important est le diamètre minimal d’alésage. Cette dimension est cruciale pour choisir les bons outils pour le filetage.
Tout d’abord, dans le catalogue SmiCut, nous spécifions le diamètre minimal approximatif pour chaque porte-outil. C’est le plus petit diamètre que l’outil peut pénétrer. Cependant, il est important de noter que la taille réelle peut varier en fonction de la plaquette que vous utilisez.
Pour vous aider davantage, nous avons développé un tableau qui vous aide à déterminer le diamètre minimal exact d’alésage pour nos porte-outils de filetage au tour, basé sur la plaquette utilisée.
Sélection du porte-outil et de la plaquette avec le bon diamètre minimal d’alésage
Sélectionner les bons outils pour les opérations de filetage est crucial pour la précision et l’efficacité. Pour vous assurer de choisir la taille appropriée du porte-outil et de la plaquette, suivez ces étapes :
- Analysez le dessin du filetage : Commencez par examiner le dessin du filetage pour comprendre la taille d’alésage requise. Prêtez attention au diamètre mineur du filetage, car cela donne une indication du diamètre minimal d’alésage nécessaire.
- Vérifiez les dimensions du porte-outil : Ensuite, consultez notre catalogue ou boutique en ligne pour examiner les dimensions des porte-outils. Comparez le diamètre minimal approximatif fourni dans le catalogue avec celui indiqué sur le dessin du filetage. Cela vous guidera dans le choix du bon porte-outil. Si vous n’êtes pas certain de la pertinence du porte-outil, passez à l’étape suivante pour déterminer la dimension exacte.
En connaissant la bonne mesure du diamètre minimal d’alésage, vous pouvez choisir les meilleurs outils pour les filetages que vous devez produire.
- Utilisez notre tableau détaillé : Pour vous aider dans votre sélection et minimiser l’incertitude, nous avons développé un tableau. Ce tableau simplifie le processus en alignant la « mesure X » de chaque plaquette avec le porte-outil correspondant, déterminant ainsi le diamètre minimal exact d’alésage. Voici comment l’utiliser :
- Sélectionnez votre porte-outil et plaquette : Tout d’abord, choisissez le porte-outil et la plaquette adaptés à votre opération de filetage.
- Consultez notre tableau : Référez-vous à notre tableau PDF, qui liste tous nos porte-outils.
- Trouvez la mesure X : Repérez la mesure X pour votre plaquette choisie, disponible dans le catalogue SmiCut ou sur la boutique en ligne SmiCut.
- Associez pour déterminer le diamètre minimal d’alésage : Alignez la mesure X de la plaquette avec votre porte-outil sélectionné pour déterminer le diamètre minimal exact d’alésage de la combinaison d’outils.
La mesure X représente la distance de l’arête de coupe à la taille de la plaquette (L). Cette mesure varie avec le pas de la plaquette.
Exemple :
Par exemple, si vous utilisez un porte-outil SIR_0020_P16 avec une plaquette 16IR_1.25ISO_FC, et que la mesure X pour la plaquette 16IR_1.25ISO_FC est de 0,8 mm (comme indiqué dans notre catalogue ou boutique en ligne), le diamètre minimal d’alésage pour le porte-outil SIR_0020_P16 serait de 22,9 mm, comme vous pouvez le voir dans le tableau PDF.
Ressources supplémentaires et support
En conclusion, nous nous engageons à assurer la précision dans vos tâches de filetage au tour. Si vous avez besoin d’aide pour utiliser notre tableau, sélectionner le porte-outil et la plaquette appropriés, ou pour toute autre question, notre équipe de support technique est prête à vous aider. Contactez-nous à info@smicut.se.
