Optimera din tillverkningsprocess
CAD-ritningar i CAD/CAM-programvara blir vanligare för varje dag. Dem gör så att man snabbt får verktygets mått till maskinen och hjälper på så sätt till med verktygssimuleringen. Ritningarna är också användbara för att förstå hur det specifika verktyget ser ut.
SmiCut har gjort förenklade 3D CAD-filer av sitt FourCut-program för gängsvarvning. Ritningarna görs tillgängliga som en STEP-fil, ett filformat som kan öppnas i många olika CAD-program.

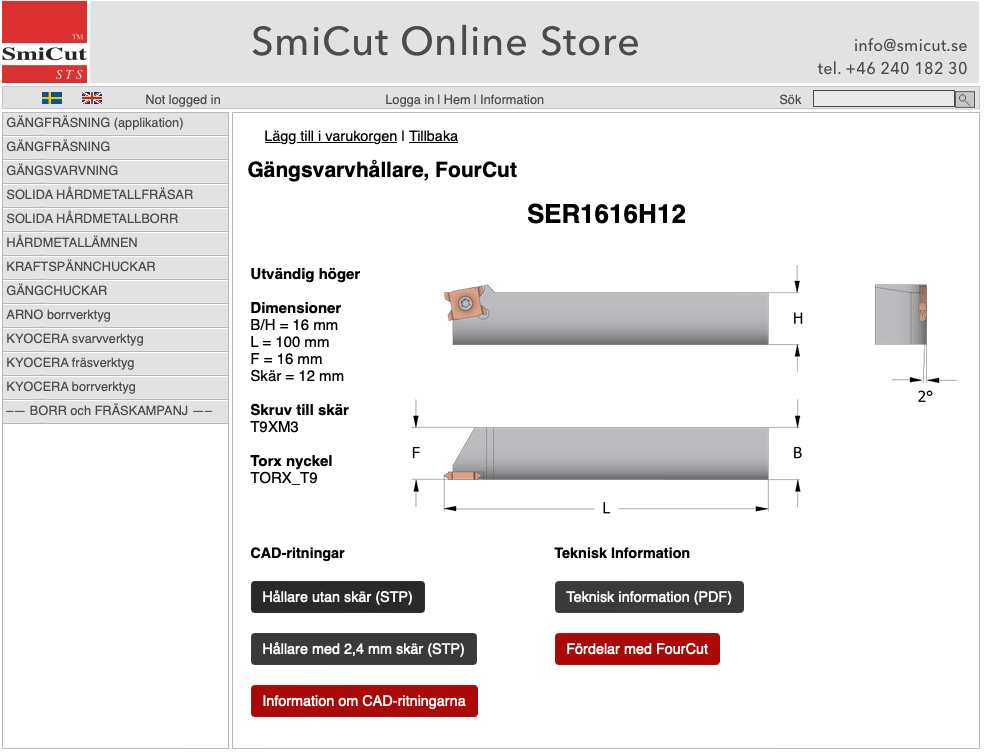

Du kan ladda ner CAD-ritningarna från smicut.store
Hur man laddar ner
- Gå till vår webbutik och sök efter det verktyg du vill ha CAD-ritningen av.
- Tryck på artikelnumret när du hittar verktyget du letar efter.
- På den sidan hittar du länken för att ladda ner CAD-ritningen.
Information om FourCut 3D CAD-ritningarna
För att få lämpliga ritningar för verktygssimulering är det viktigt att du tar hänsyn till följande information.
Hållare
- Det finns två versioner av varje hållare att ladda ner. En med ett 2,4 mm tjockt FourCut-skär där skäreggen är i mitten (Y=1,2) och en hållare utan skär.
- Om det skär du använder har ett Y-mått på 1,2 mm kommer simuleringen att bli rätt från början.
- Om skäret har ett annat Y-mått, gör följande för att få en korrekt verktygssimulering.
- Ladda ner STEP-filen för hållaren utan skär.
- Ladda ner STEP-filen för det skär du använder.
- Kombinera hållaren med skäret.
- Om du föredrar att inte kombinera hållaren och skäret, kan du manuellt justera Y-måttet i maskinen. Det korrekta Y-värdet för skäret kan hittas i SmiCut Online Store och katalogen.
SER1616H12 FourCut hållare med ett 2,4 mm skär.
Skär
- Tänk på att skären är förenklade ritningar. De visar inte den faktiska gängprofilen.
- Skären har det korrekta Y-måttet. Det är det viktiga måttet för att få en korrekt verktygssimulering.
De förenklade 3D CAD-ritningarna av FourCut-skären har det korrekta Y-måttet så att verktygssimuleringen blir att fungera som avsett.
12E_1.25ISO_HC som en förenklad 3D CAD-ritning.
