Pourquoi l’angle d’hélice est-il important en filetage au tour ?

Comprendre l’angle d’hélice (également connu sous le nom d’angle de filet) d’un filetage est cruciale pour un filetage au tour réussi. L’angle d’hélice décrit l’inclinaison des flancs du filetage. Un filetage n’est pas une rainure droite mais une spirale enroulée autour d’un cylindre. Si l’angle de la plaquette de filetage dans le porte-outil n’est pas correctement aligné avec l’angle d’hélice du filetage, vous risquez une usure excessive de l’outil et des filetages défectueux.

Pour obtenir des propriétés de coupe optimales, la plaquette de filetage doit être ajustée dans le porte-outil pour correspondre à l’angle d’hélice du filetage. Cela est généralement réalisé en utilisant des cales-support qui ajustent l’angle de la plaquette. Un bon réglage maximise l’efficacité, réduit les erreurs et prolonge la durée de vie des outils.

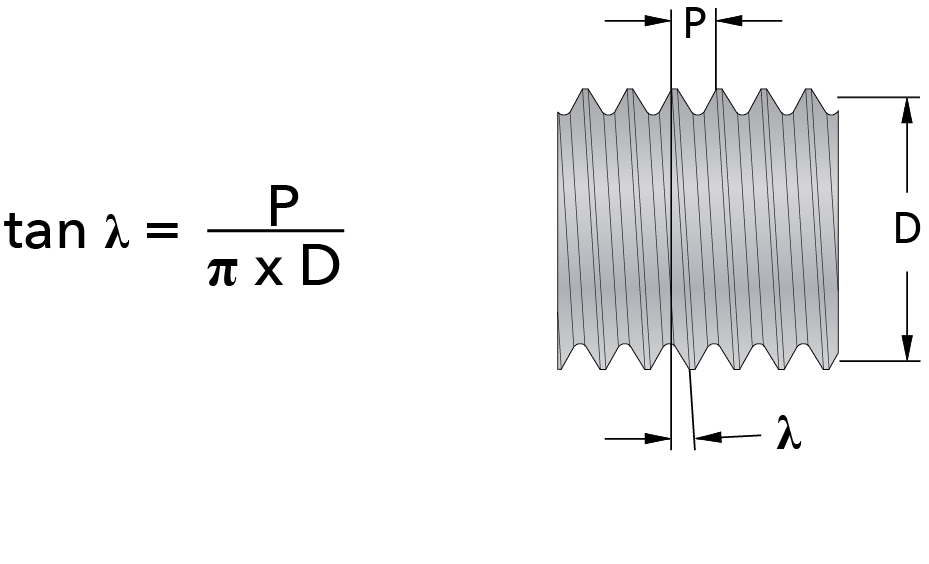

Angle d'hélice en filetage

L’angle d’hélice des différents filetages varie et peut être calculé en utilisant le pas (P) et le diamètre (D) du filetage.

Plaquettes triangulaires : Utilisez la cale-support appropriée pour un usinage optimal

Lors de l’utilisation de plaquettes triangulaires, il est important que le réglage du porte-outil corresponde à l’angle d’hélice du filetage. Le porte-outil standard pour plaquettes triangulaires a un angle prédéfini de 1,5°. Si vous devez adapter l’outil pour un angle d’hélice différent, vous pouvez utiliser une cale-support adaptée pour correspondre à l’angle d’hélice du filetage et assurer un usinage optimal.

Utilisez la cale-support appropriée pour un usinage optimal

Pour les plaquettes triangulaires, il est crucial que leur angle corresponde à l’angle d’hélice du filetage. Si un angle inférieur ou supérieur est nécessaire, vous pouvez ajuster en changeant pour une cale-support appropriée.

Calculez l’angle d’hélice et choisissez la bonne cale-support

Accédez à notre calculateur d’angle d’hélice avec sélecteur de cale-support pour calculer l’angle d’hélice exact et obtenir des recommandations pour une cale-support appropriée en fonction du type de plaquette de filetage que vous utilisez.

Vous pouvez également utiliser une méthode manuelle en suivant les étapes ci-dessous :

  1. Utilisez le diagramme pour trouver l’angle le plus approprié pour la cale-support.
  2. Consultez le tableau pour trouver le numéro de pièce de la cale-support, en fonction du type de plaquette que vous utilisez.

Diagramme pour les cales-support

Si la valeur se situe dans la zone bleue (1,5° standard), la cale-support fournie avec le porte-outil est la plus adaptée. Si elle se situe en dehors de la zone bleue, nous recommandons de passer à une cale-support appropriée.

Uncategorized

Angle d’hélice en filetage au tour

Pourquoi l'angle d'hélice est-il important en filetage au tour ? Comprendre l'angle d'hélice (également connu sous…
Uncategorized
Choisissez le bon grade de carbure pour les plaquettes FourCut
Uncategorized
Dessins CAO des fraises en carbure monobloc
Diamètre minimal d'alésage en filetage au tour
Uncategorized
Diamètre minimal d’alésage en filetage au tour
Uncategorized
Fraisage de filetage anti-vibration : Améliorer la productivité et la rentabilité
Image de couverture FourCut
Uncategorized
Dessins CAO de FourCut : Améliorer la production avec des fichiers STEP 3D
Uncategorized
Découvrez les innovations SmiCut à l’EMO, Hannover du 18 au 23 septembre 2023
fourcut-extra-accessibility
Uncategorized
FourCut – Porte-outils avec une accessibilité supplémentaire
Fraises en carbure monobloc pour l’aluminium
Uncategorized
Fraises en carbure monobloc pour l’aluminium
Uncategorized
Dessins CAO des fraises à fileter
Uncategorized
Fraisage de filetage – Questions fréquentes

Tableau pour les cales-support

Sélectionnez la bonne cale-support en fonction de la plaquette de filetage que vous utilisez et de l’angle dont vous avez besoin. Dans le tableau, vous trouverez le numéro de pièce à utiliser lors de la commande. Les angles négatifs sur les cales-support sont utilisés lors de la production d’un filetage à droite avec un outil à gauche ou d’un filetage à gauche avec un outil à droite.

(Si vous ne pouvez pas voir l’intégralité du tableau, tournez votre téléphone en mode paysage.)

Plaquette
mm

4.5°

3.5°

2.5°
Standard
1.5°

0.5°

-0.5°

-1.5°
16 ER / IL
AE16+4.5
AE16+3.5
AE16+2.5
AE16
AE16+0.5
AE16-0.5
AE16-1.5
16 IR / EL
AI16+4.5
AI16+3.5
AI16+2.5
AI16
AI16+0.5
AI16-0.5
AI16-1.5
22 ER / IL
AE22+4.5
AE22+3.5
AE22+2.5
AE22
AE22+0.5
AE22-0.5
AE22-1.5
22 IR / EL
AI22+4.5
AI22+3.5
AI22+2.5
AI22
AI22+0.5
AI22-0.5
AI22-1.5
22U ER / IL
AE22U+4.5
AE22U+3.5
AE22U+2.5
AE22U
AE22U+0.5
AE22U-0.5
AE22U-1.5
22U IR / EL
AI22U+4.5
AI22U+3.5
AI22U+2.5
AI22U
AI22U+0.5
AI22U-0.5
AI22U-1.5
27 ER / IL
AE27+4.5
AE27+3.5
AE27+2.5
AE27
AE27+0.5
AE27-0.5
AE27-1.5
27 IR / EL
AI27+4.5
AI27+3.5
AI27+2.5
AI27
AI27+0.5
AI27-0.5
AI27-1.5
27U ER / IL
AE27U+4.5
AE27U+3.5
AE27U+2.5
AE27U
AE27U+0.5
AE27U-0.5
AE27U-1.5
27U IR / EL
AI27U+4.5
AI27U+3.5
AI27U+2.5
AI27U
AI27U+0.5
AI27U-0.5
AI27U-1.5

FourCut : Pas de cales-support — un seul porte-outil

Un avantage majeur des plaquettes FourCut est leur dégagement de flanc supplémentaire. Cela élimine le besoin d’adapter précisément l’angle d’hélice du filetage. Le porte-outil standard a un angle prédéfini de 2°, permettant à presque tous les filetages d’être réalisés avec le même porte-outil. Cela offre une flexibilité énorme et permet d’utiliser le même porte-outil pour différents angles d’hélice.

FourCut insert. Helix Angel in thread turning.

Les plaquettes FourCut ont un dégagement de flanc supplémentaire, ce qui signifie que presque tous les filetages peuvent être réalisés avec le porte-outil standard.

Diagramme pour le filetage au tour FourCut

Le diagramme illustre comment FourCut utilise le même porte-outil pour de nombreux diamètres et pas différents. Cet outil de filetage, qui ne nécessite pas de cales-support, est un choix intelligent et flexible car presque tous les filetages peuvent être fabriqués avec le porte-outil standard.

Diagramme pour le filetage au tour FourCut

Ressources et support

En conclusion, nous visons à assurer la précision et la productivité de vos opérations de filetage au tour. Si vous avez besoin d’aide pour utiliser nos outils, sélectionner les porte-outils et plaquettes appropriés, ou si vous avez d’autres questions, notre équipe de support technique est prête à vous aider. Contactez-nous à info@smicut.se.
