ThreadBurr – Volhardmetaal draadfrezen van SmiCut |

Draadsnijden en ontbramen in 1 handeling

Draadfrezen van SmiCut (ThreadBurr) geven een mooie aansnede en een draad zonder bramen.

  • Draadsnijden en ontbramen in 1 handeling
  • Geen extra bewerkingstijd om te ontbramen

Het ontbramen gebeurt automatisch bij het frezen van schroefdraad, waardoor u het ontbramen zonder extra kosten kunt uitvoeren. Er is geen nadeel aan het gebruik van de ThreadBurr, zelfs als u de ontbraamfunctie niet gebruikt. ThreadBurr is standaard op alle draadfrezen van SmiCut.


SmiCut Solid Gängfräs ThreadBurr

Met volhardmetaal draadfrezen van SmiCut kan u draadsnijden en ontbramen in 1 bewerking.

Hoe bekomt u een schroefdraad zonder braam

De snijlengte is met een laser gemarkeerd op het gereedschap en is ook te vinden in de catalogus. Dit is de afstand die u vanaf het oppervlak in het gat moet afleggen om een perfecte aansnede te krijgen.

Illustration Lasermärkt gängfräsDoorlopende gaten

U kunt altijd een standaard gereedschap gebruiken voor doorlopende gaten. Houd er rekening mee dat u een zo kort mogelijk gereedschap moet gebruiken om de beste stabiliteit en beste besparing te krijgen.

Thread Milling in through holes and blind holes

Blinde gaten

Bij blinde gaten is het belangrijk om de juiste snijlengte (l) op het gereedschap te hebben om de schroefdraad te laten ontbramen. Normaal gesproken vindt u een geschikt standaard gereedschap. Zo niet, dan snijden wij het gereedschap op de juiste lengte met een extreem korte levertijd en tegen een redelijke prijs. Houd rekening met het volgende wanneer u een gereedschap voor blinde gaten bestelt.

  • De snijlengte (l) moet de vereiste draadlengte (L) zijn plus 1x de spoed (P).
  • De af te snijden afstand (c) moet deelbaar zijn door de spoed (P).

Cutting off Thread MillVoorbeeld

M16x1,5 draadlengte 24mm
Draadfrezen met NB1212D29_1.5ISO_AC (L = 29,25 mm)

24 + 1,5 = 25,5 mm Vereiste snijlente (l)
29,25 -25,5 = 3,75 mm Maximale afsnede
3,75 / 1,5 = 2,5 Aantal gangen af te snijden
2 x 1,5 = 3,0 mm Afstand om af te snijden (c)
29,25 – 3,0 = 26,25 mm Snijlengte (l) na snijden
26,25 – 1,5 = 24,75 mm Draadlengte (L) na snijden

U hoeft het gereedschap alleen af te snijden als u de ontbraamfunctie op blinde gaten wilt gebruiken en als er geen standaardgereedschap met een geschikte snijlengte is.

Laat de draad aan beide zijden ontbramen met Double ThreadBurr

Het is mogelijk om de draad aan beide zijden te laten ontbramen. Voor deze bewerking is een speciaal gereedschap nodig, omdat de draadlengte afhankelijk is van de dikte van het materiaal. Lees een case study rapport over Double ThreadBurr. Houd rekening met het volgende wanneer u een gereedschap bestelt voor het ontbramen aan beide zijden.

  • De snijlengte (l) moet gelijk zijn aan de dikte van het materiaal

Voorbeeld

M30x3 draadlengte 40mm

40 / 3 = 13,3 Aantal gangen
13 x 3 = 39,0 mm Snijlengte (l)

Draadfrezen met een op maat gemaakt gereedschap NBB2020D39_3.0ISO_AC (l = 39,0 mm)

Thread Mill that deburr the thread on both sides.

Documenten

Thread Milling Program (PDF)
Soortgelijke berichten
Uncategorized

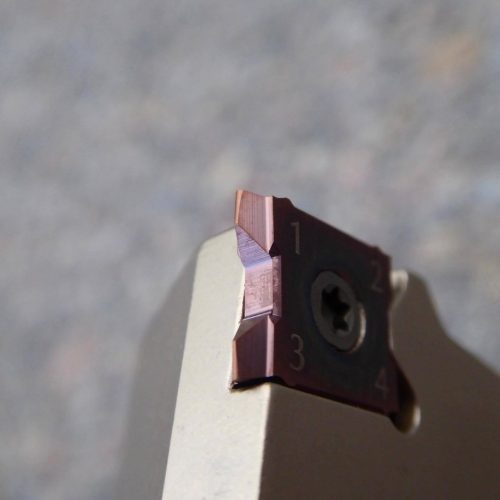

FourCut – Schroefdraaddraaigereedschap van SmiCut
