Gängning och gradning i samma operation

Gängfräsar från SmiCut (ThreadBurr) ger dig en gradfri gänga med fin ingång.

  • Gängning och gradning i samma operation.
  • Ingen extra tid för gradning och försänkning.

Gradoperationen sker automatiskt vid gängfräsningen vilket innebär att gradningen fås utan extra kostnad. Det är aldrig en nackdel att använda ThreadBurr även om du inte utnyttjar den gradande funktionen. ThreadBurr är standard på alla gängfräsar från SmiCut.

Vibrationsfria gängfräsar

Många av våra solida gängfräsar har en unik vibrationsfri design, vilket resulterar i förbättrad produktivitet. Upptäck fördelarna med vibrationsfri gängfräsning genom att klicka här.

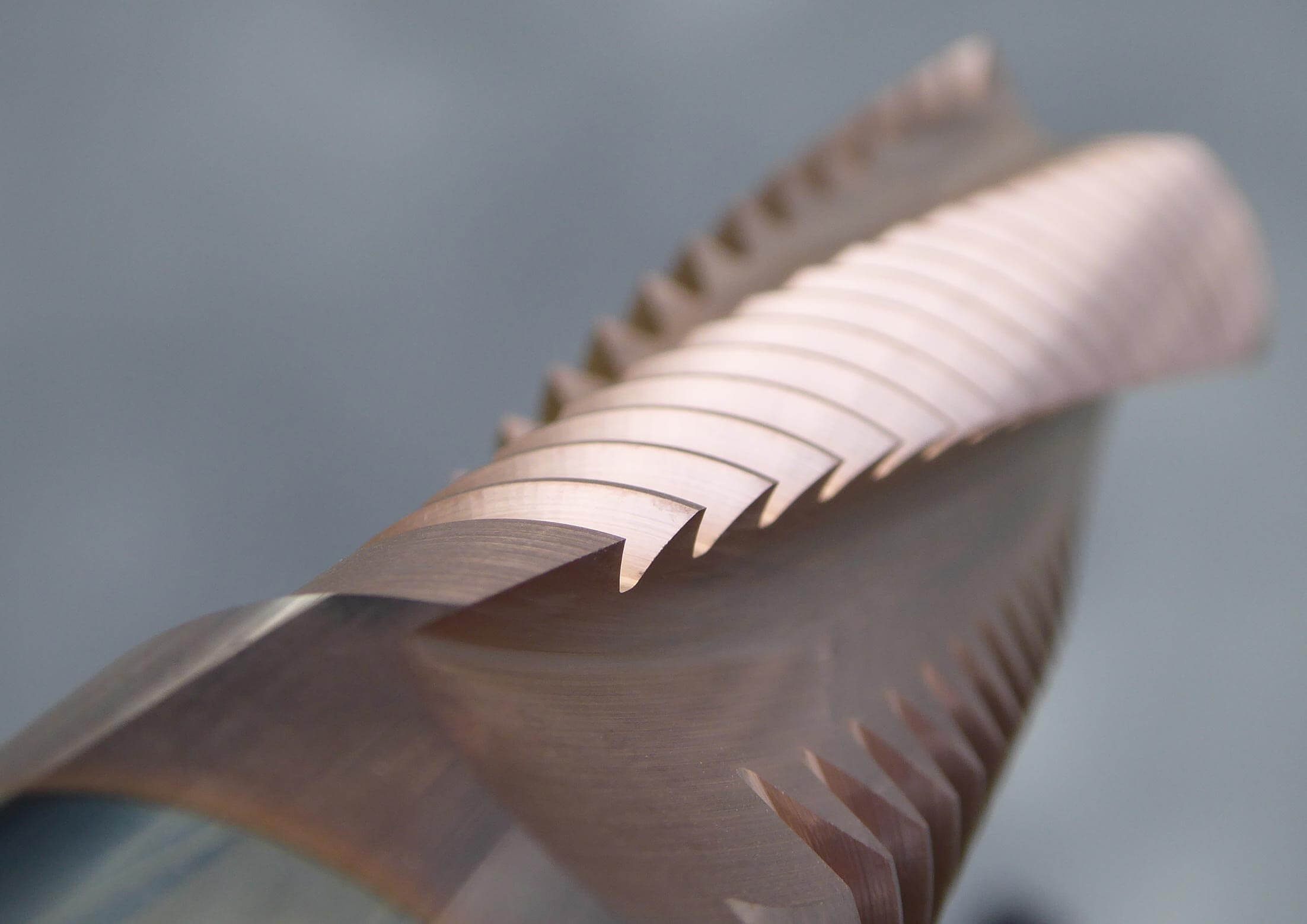

SmiCut Solid Gängfräs ThreadBurr

Med solida gängfräsar från SmiCut blir gängan gradfri i samma operation som gängningen.

Gör så här för att få en gradfri gänga

Skärkantlängden är lasermärkt på verktyget och informationen finns även i vår katalog. Det måttet är sträckan du bör gå in i hålet med från ytan. Resultatet blir en perfekt ingång till gängan.

Illustration Lasermärkt gängfräs

Se del 3 i vår SmiProg videoserie för mer information om hur man använder ThreadBurr.

Genomgående hål

Du kan alltid använda ett standardverktyg för genomgående hål. Använd ändock kortast möjliga verktyg för att få bästa stabilitet och ekonomi.

Illustration av gängfräsar som gradar

Bottenhål

Vid bottenhål är det viktigt att ha rätt skärkantlängd (l) på verktyget för att gängan ska bli gradad. Vanligtvis kommer du finna ett passande standardverktyg. Om inte, kapar vi verktyget till rätt längd på mycket kort tid till en rimlig kostnad. Tänk på följande när du beställer ett verktyg för bottenhål.

  • Skärkantlängden (l) ska vara önskad gänglängd (L) plus en stigning (P).
  • Avkapningslängden (c) måste vara delbart med stigningen (P).

Sliptjänster prislista (PDF)⬇︎

Avkapad gängfräsExempel

M16x1,5 skärkantlängd 24 mm
Gängfräsning med NB1212D29_1.5ISO_AC (L = 29,25 mm)

24 + 1,5 = 25,5 mm
Behövlig skärkantlängd (l)
29,25 -25,5 = 3,75 mm
Maximal avkapning
3,75 / 1,5 = 2,5
Antal stigningar att kapa av
2 x 1,5 = 3,0 mm
Avkapningslängd (c)
29,25 – 3,0 = 26,25 mm
Skärkantlängd (l) efter avkapning
26,25 – 1,5 = 24,75 mm
Gänglängd (L) efter avkapning

Du behöver endast kapa av verktyget ifall du vill använda gradfunktionen i ett bottenhål och om det inte finns något standardverktyg med passande skärkantlängd.

Gradning på bägge sidorna med Double ThreadBurr

Det är möjligt att få gängan gradad på bägge sidorna. För detta måste du använda ett specialverktyg eftersom skärkantlängden (l) beror på materialets tjocklek. Klicka här för att läsa en testrapport med Double ThreadBurr. Tänk på följande när du beställer ett verktyg för gradning på bägge sidorna.

  • Skärkantlängden (l) ska vara så nära som möjligt som tjockleken på materialet.

Exempel

M30x3 skärkantlängd 40 mm

40 / 3 = 13,3
Antal stigningar
13 x 3 = 39,0 mm
Skärkantlängd (l)

Gängfräsning med specialverktyget NBB2020D39_3.0ISO_AC (l = 39,0 mm)

Gängfräs med dubbel gradfunktion och gänga
