Gewindedrehwerkzeug mit vielen Vorteilen

FourCut hat im Vergleich zur herkömmlichen dreieckigen Wendeschneidplatten folgende Vorteile.
  • Kosteneffizient
  • Stärke
  • Zugänglichkeit
  • Optimaler Abstand

Lesen Sie nachfolgend, warum Sie FourCut als erste Wahl für das Drehen von Außengewinden nutzen sollten. Sehen Sie sich dazu auch das Video über FourCut an.

Kosteneffizient

FourCut gängsvarvskär har 4 skäreggar.Vier Schneidkanten – zum Preis von drei

Da der Preis für die Wendeschneidplatten gleich ist, ist die FourCut-Gewindeplatte 25 % günstiger, da sie vier statt drei Schneidkanten hat.

Stärke

FourCut gängsvarvverktygStarke und stabile Bearbeitung

FourCut ist eine vertikale Schneidplatte. Daraus ergibt sich eine sehr starke Schneidplatte. Die Schnittkräfte gehen in die Schneidplatte ein, und Sie benötigen keinen Amboss, da die Hartmetallplatte die Kräfte aufnimmt.

Keine Probleme mit Seitenkräften, da die Oberfläche der Schneidplatte diese Kräfte aufnimmt. Keine Schwachstelle am Werkzeughalter.

Zugänglichkeit

FourCut threading tool i very accessibleMinimale Materialverschwendung

Eine vertikale Schneidplatte bietet Ihnen zwei Hauptvorteile.

  • Weniger Materialverschwendung, da Sie kein Material wegdrehen müssen, um das Gewinde herstellen zu können.
  • Da Sie mehr Platz haben, kann beim Drehen kleiner Durchmesser ein angetriebenes Zentrum verwendet werden. Dadurch ergibt sich eine stabile Bearbeitung und eine bessere Qualität des Gewindes.

SmiCut hat außerdem einen FourCut-Werkzeughalter mit zusätzlicher Zugänglichkeit entwickelt. Lesen Sie hier mehr darüber.

Optimaler Abstand

FourCut gängsvarvskärPerfekte Schnittbedingungen

Die Schneidplatten werden mit einer komplexen Schleiftechnologie auf 6-Achsen-Schleifmaschinen allseitig geschliffen, um einen Freiwinkel von 7° rund um das Gewindeprofil zu erhalten, was folgende Vorteile bietet:

  • Zusätzlicher Freiraum an den Flanken sorgt für bessere Schnittbedingungen.
  • Derselbe Werkzeughalter ist für verschiedene Schrägungswinkel nutzbar, da das zusätzliche Spiel einen größeren Unterschied im Schrägungswinkel ermöglicht.
  • Weniger Abstand am Radius ergibt eine stärkere Schneidkante und eine längere Werkzeuglebensdauer.

Gleicher Werkzeughalter zum Einstechen

FourCut GroovingFourCut ist auch zum Einstechen verfügbar. Es wird derselbe Halter zum Gewindeschneiden und Einstechen verwendet. Die Einstechschneidplatten sind für Breiten bis zu 3,5 mm erhältlich.

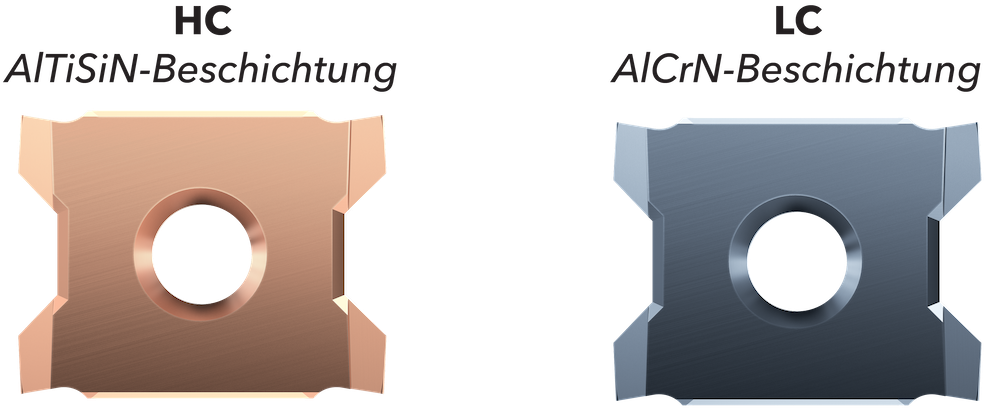

Verbessern Sie die Produktivität: Wählen Sie aus zwei Sorten für FourCut-Wendeschneidplatten

Alle FourCut-Wendeschneidplatten sind in zwei verschiedenen Sorten erhältlich: LC und HC. Wir empfehlen LC als erste Wahl für viele verschiedene Materialien wie Stahl, Gusseisen und Aluminium. HC eignet sich am besten für härtere Materialien wie gehärteten Stahl und rostfreien Stahl.

In unserem Katalog oder in der PDF-Datei der FourCut-Sorten finden Sie einen ausführlichen Leitfaden, der Ihnen bei der Auswahl der am besten geeigneten Sorte hilft.

Dokumente

SmiCut Hauptkatalog
NEWS 2024 LC - New FourCut Grade (PDF)
